三维摄影测量系统
设备类别:大尺寸几何量精密测量设备
测量特点:数码相机进行高精度非接触摄影测量
测量要求:测量对象上粘贴回光标志点或投射点和布置靶标
环境温度:0-40°
测量功能:计算回光标志点的三维坐标,应用第三方软件进行公差检测、面形测量等,也可根据用户需求,开发设计专用解决方案
测量精度(1倍标准差):<0.01mm+0.01mm*L(m),L为被测空间对角线长度。对于4m的测量空间,精度为0.06mm
测量范围:1m~20m
影像分辨率:7360 pixel × 4912pixel,3600万象素
系统配置:
应用案例:

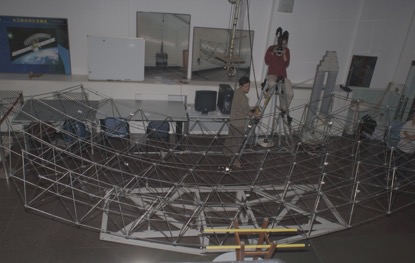

航天领域天线测量:![航天领域天线测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712090816320.jpg)
![](http://www.dfmsbj.com/uploadfile/2017/0712/20170712042906535.jpg)
桁架可展开天线面线测量,测量可展开天线面形,并与数学模型比较,给出偏差。

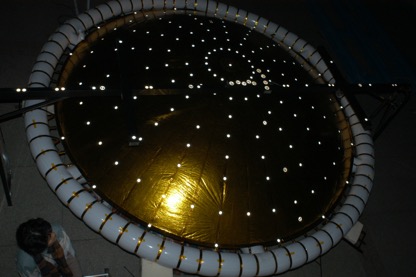

![充气天线测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043009768.jpg)
充气天线测量

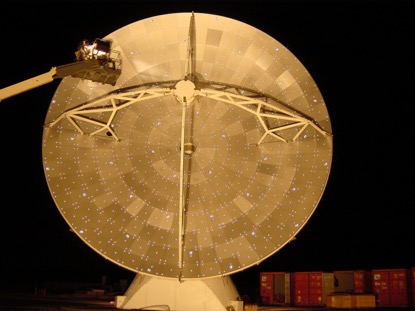

![天线面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043052443.jpg)
![天线面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043108246.jpg)

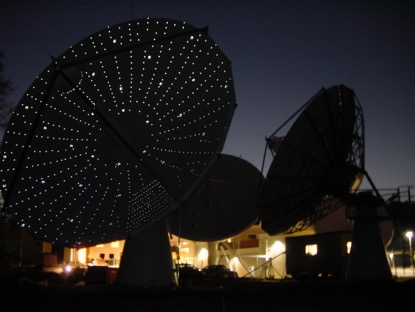

天线面形测量
航空领域:
![飞机安装定位检测](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043152688.jpg)
飞机安装定位检测

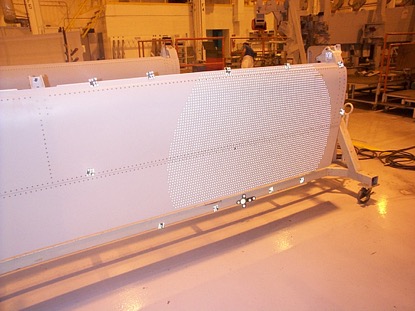

![飞机机翼面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043218695.jpg)
飞机机翼面形测量

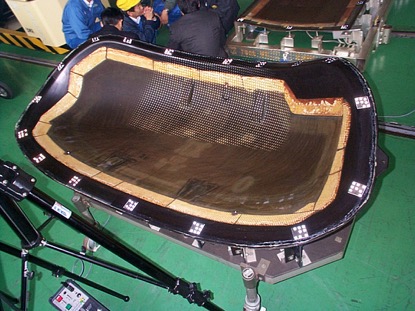

![航天模具测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043243745.jpg)
航天模具测量

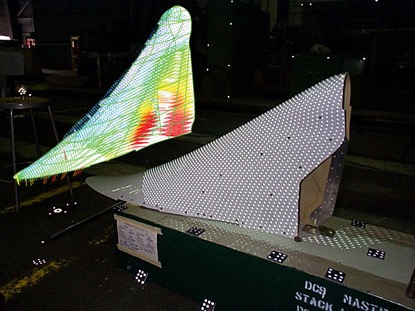

![飞机尾翼测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043307641.jpg)
飞机尾翼测量
汽车安装定位:
![汽车用安装夹具测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043334931.jpg)
汽车用安装夹具测量
![车身测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043357491.jpg)

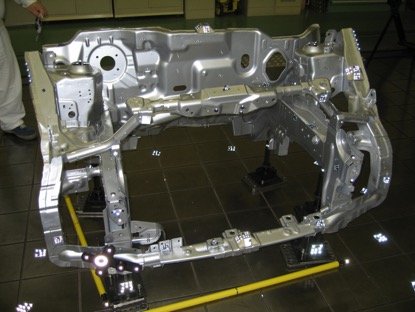

车身测量
![车身覆盖件面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043507745.jpg)

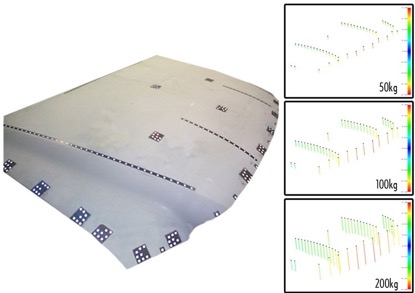

车身覆盖件面形测量
![座椅测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043527276.jpg)

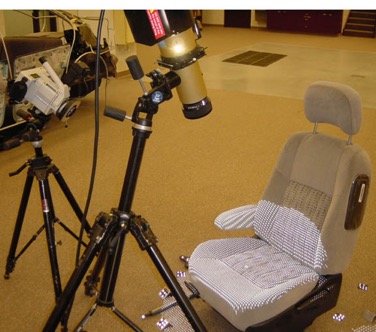

座椅测量
舰船安装定位:
![船身测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043549166.jpg)

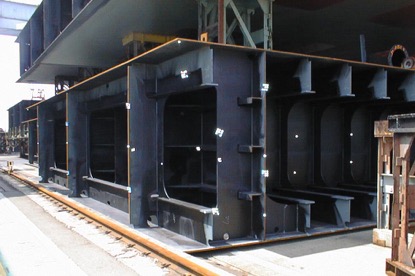

船身测量
![潜艇测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043611677.jpg)

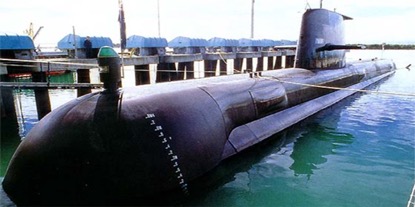

潜艇测量
其它机械行业:

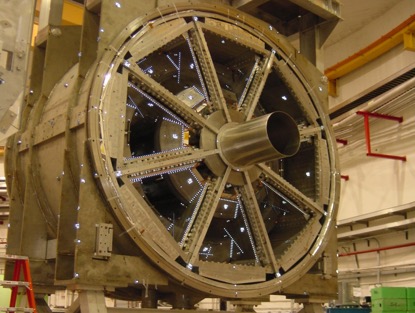

![汽轮机测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043635639.jpg)
![汽轮机测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043735273.jpg)
![汽轮机测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043748693.jpg)

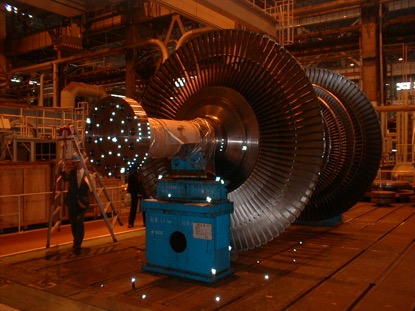

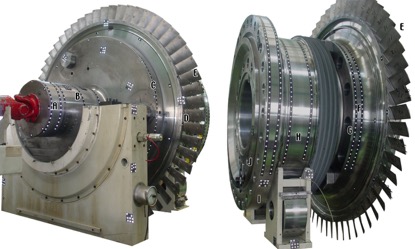

汽轮机测量
![叶片测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043658204.jpg)

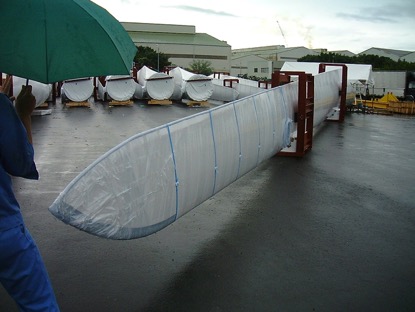

叶片测量

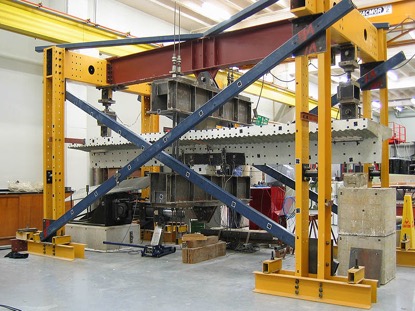

![大型机械结构变形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043819549.jpg)
大型机械结构变形测量
天文望远镜焦面光纤位置测量

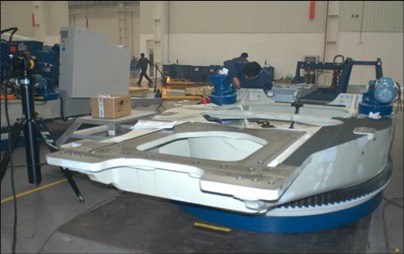

![风力发电机安装平台检测](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043923181.jpg)
风力发电机安装平台检测
测量特点:数码相机进行高精度非接触摄影测量
测量要求:测量对象上粘贴回光标志点或投射点和布置靶标
环境温度:0-40°
测量功能:计算回光标志点的三维坐标,应用第三方软件进行公差检测、面形测量等,也可根据用户需求,开发设计专用解决方案
测量精度(1倍标准差):<0.01mm+0.01mm*L(m),L为被测空间对角线长度。对于4m的测量空间,精度为0.06mm
测量范围:1m~20m
影像分辨率:7360 pixel × 4912pixel,3600万象素
系统配置:
序号 | 名称 | 数量 | 备注 |
1 | 相机 | 1台 | 图像采集 |
2 | 基准尺 | 2根 | 1m |
3 | 编码标志 | 2套 | 3mm,6mm各1套 |
4 | 普通标志点 | 30张 | 3mm,6mm,12mm各10张(16K纸) |
5 | 电脑 | 1台 | 笔记本/台式 |
6 | 软件安装光盘、软件锁 | 1套 | 三维坐标测量系统 |
7 | 文档 | 1套 | 包括:操作说明书,维护说明书,产品质量检测书,基准尺长度认证书 |
8 | |||
9 | |||
10 | |||
应用案例:
航天领域天线测量:
![航天领域天线测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712090816320.jpg)
![](http://www.dfmsbj.com/uploadfile/2017/0712/20170712042906535.jpg)
桁架可展开天线面线测量,测量可展开天线面形,并与数学模型比较,给出偏差。
![充气天线测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043009768.jpg)
充气天线测量
![天线面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043052443.jpg)
![天线面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043108246.jpg)
天线面形测量
航空领域:
![飞机安装定位检测](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043152688.jpg)
飞机安装定位检测
![飞机机翼面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043218695.jpg)
飞机机翼面形测量
![航天模具测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043243745.jpg)
航天模具测量
![飞机尾翼测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043307641.jpg)
飞机尾翼测量
![汽车用安装夹具测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043334931.jpg)
汽车用安装夹具测量
![车身测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043357491.jpg)
车身测量
![车身覆盖件面形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043507745.jpg)
车身覆盖件面形测量
![座椅测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043527276.jpg)
座椅测量
舰船安装定位:
![船身测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043549166.jpg)
船身测量
![潜艇测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043611677.jpg)
潜艇测量
其它机械行业:
![汽轮机测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043635639.jpg)
![汽轮机测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043735273.jpg)
![汽轮机测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043748693.jpg)
汽轮机测量
![叶片测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043658204.jpg)
叶片测量
![大型机械结构变形测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043819549.jpg)
大型机械结构变形测量
![天文望远镜焦面光纤位置测量](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043841321.jpg)
天文望远镜焦面光纤位置测量
![风力发电机安装平台检测](http://www.dfmsbj.com/uploadfile/2017/0712/20170712043923181.jpg)
风力发电机安装平台检测
